А1 Видеонаблюдение

Настройка оборудования

А1 Видеонаблюдение – это платформа (web-интерфейс) для удаленного хранения, управления, записи, воспроизведения и отслеживания записей видеонаблюдения.

Видеокамеры получают IP-адреса по протоколу DHCP. Для работы необходимо настроить на камерах автоматическое получение IP адреса и на маршрутизаторе настроить vlan на порту к которому подключено конечное оборудование для видеонаблюдения.

Схемы подключения:

С PoE инжектором –

[Камера] ←(PoE)→ [PoE-инжектор] ←(LAN)→ [Роутер]

Подключение кабелей

К порту "PoE" (или "PD", или «P+DATA OUT") инжектора подключите один конец Ethernet-кабеля, а другой конец – в IP-камеру.

К порту "LAN" (или "Data In") инжектора подключите второй кабель, который ведёт к LAN-порту роутера.

Подключите блок питания инжектора в розетку.

С PoE коммутатором –

Схему подключения можно описать так:

[Камера 1] ←(PoE)→

[Камера 2] ←(PoE)→ [PoE-коммутатор] ←(LAN)→ [Роутер]

[Камера 3] ←(PoE)→

Подключение камер к коммутатору:

Каждую камеру подключите в PoE-порты коммутатора с помощью Ethernet-кабелей.

LAN-порт коммутатора соедините с LAN-портом роутера (для доступа в сеть).

Подключите блок питания коммутатора.

Настройка камер(ы) на примере Tiandy TC-C34QN:

Камера по умолчанию имеет статический IP-адрес, указанный на наклейке на корпусе.

Для того что бы попасть в web-интерфейс камеры необходимо подключить камеру к маршрутизатору. В настройках LAN маршрутизатора необходимо настроить сеть таким образом, чтобы IP-адрес камеры и IP-адрес компьютера были в одной подсети (в некоторых маршрутизаторах это настроено по умолчанию).

Далее в адресной строке браузера набираем IP-адрес камеры и попадаем в форму изменения пароля (в случае если камера не настраивалась ранее). Заполняем данную форму (заполнение поля "Электронная почта " не обязателен, но может понадобится при необходимости восстановления заводских настроек при утере данных для доступа к камере).

Внимание!

Пароль не должен содержать символ "@" (это связано с особенностью формирования в дальнейшем URL потока).

После заполнения формы можно осуществить вход в web-интерфейс со своими учётными данными. А также изменить язык интерфейса.

В web-интерфейсе переходим во вкладку "Настройки"

В данном разделе устанавливаем отметку в чек-боксе "DHCP" и сохраняем настройку.



Внимание!

После сохранения настроек доступ к web-интерфейсу по статическому IP-адресу, указанному на наклейке, будет потерян. Подключится к нему можно будет по IP-адресу, полученному от маршрутизатора (посмотреть IP-адрес можно в списке DHCP клиентов маршрутизатора).

*web-интерфейс на камерах иного производителя, а также на камерах других моделей может отличаться от использованного в примере.

Пример настройки маршрутизатора на примере роутера SNR:

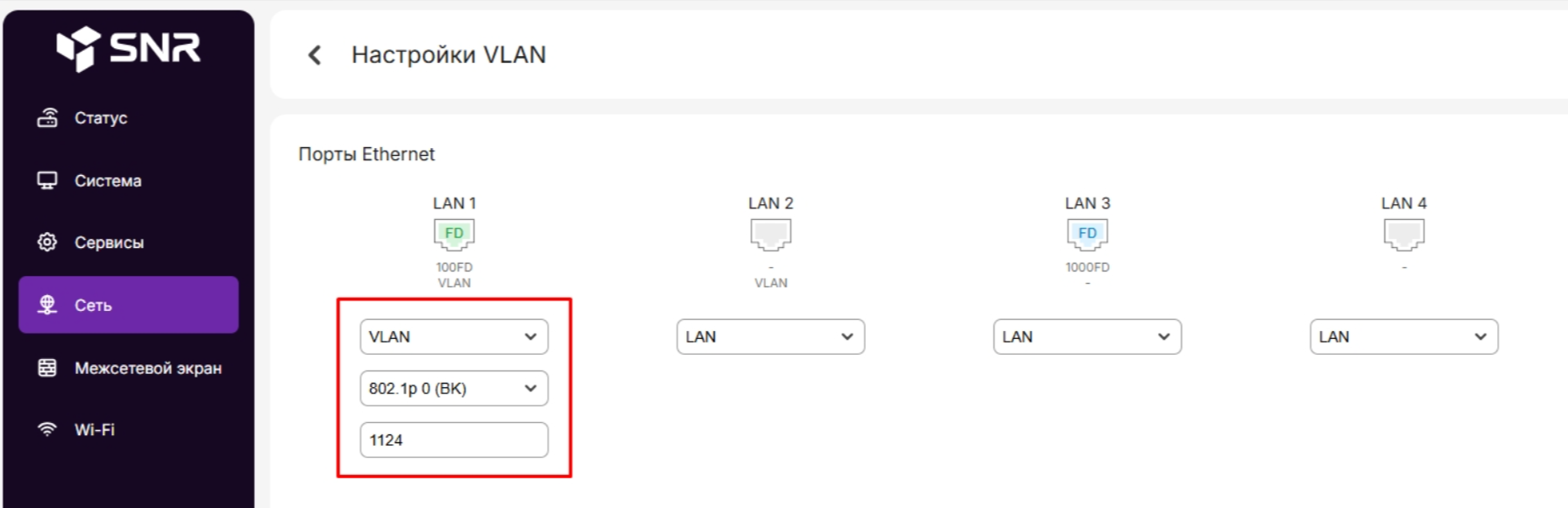

Настройка производится в разделе "Сеть" → "Настройка VLAN" для порта к которому подключается камера/коммутатор

 Настройка маршрутизатора завершена.

*настройка на маршрутизаторах другого производителя, на маршрутизаторах других моделей будет отличаться от использованного в примере.
